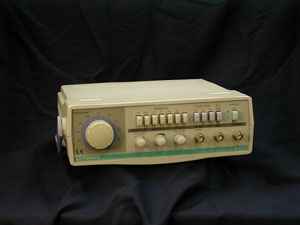

FG1617函數發生器具有高穩定性、高線性、低失真和直接可顯示輸出信號頻率的特點，它能產生正弦波、三角波、方波、斜波、脈沖波及掃描波。由于用6位數字LED顯示輸出頻率，讀數方便且精確。
FG1617函數發生器的輸出頻率范圍從0.2Hz~2MHz，分為七個頻段，每個頻段從×0.2~×2.0均可連續調節頻率。
輸出信號幅度連續可調（約20dB），并且有—20dB和—40dB的衰減器，故輸出范圍從20mVP-P到20VP-P。輸出阻抗50 。
直流偏置連續可調，無負載時，可達±10V。如將“SYMMETRY”置于CAL位置，且“OFFSET”按進，則輸出為純交流信號。
對稱度比可從1：1（CAL）變到40：1。脈沖波和方波均可倒相輸出。
“TTL／CMOS”輸出與“OUTPUT”輸出同步。TTL電平固定，CMOS電平5V～15V可調。
掃描波信號輸出有線性式和對數式兩種。掃描周期從5s～25ms連續可調，其調制可達100：1，可覆蓋整個音頻范圍。掃描信號可輸出。若需外部電壓控制調節頻率，則可從“VCFIN”輸入。
計數式頻率計能顯示內部信號頻率，也可外測，范圍從DC~10MHz。閘門時間用波段開關改變。靈敏度為30mVrms，最大輸出電壓150V，分辨力0.1Hz，輸入阻抗1M 。

1．FGl617函數發生器的開關功能
該儀器開關功能與說明均與面板布局圖編號相對應。
1POWER（電源開關）：按進開關則接通AC電源，同時計數器有顯示。
2.FUNCTION（工作波形選擇）：按進此三只按鍵之一，則輸出相應之波形；如無一按進，則無信號輸出，但這時可設置輸出直流。
3.1～1M／10s～0.01s（頻率范圍及計數器閘門時間選擇）；（a）選擇所需之頻率范圍。當按某一按鍵時，則計數器顯示相應頻率數值，即為輸出之頻率。（b）當外測頻率時，按進不同按鍵則選擇不同閘門時間，從而可改變測量的分辨力。
4.數字LED（7段LED數碼管）：所有內部或外部測頻均由此6個LED指示。
5.Hz（赫）：被顯示信號頻率的單位，當按進3中的l，10，100三范圍之一時，此LED亮。
6.KHz（千赫）：被顯示頻率的單位。當按進3中的1K，10K，100K，1M四范圍之一時，此LED亮。
7.OVFL（溢出）：當4中的計數值超過最高位所顯示之?dāng)?shù)時，此LED亮。這時所顯示之?dāng)?shù)無效。
8.GATE（閘門）：閘門工作指示燈，此燈閃爍代表計數器工作正常。
9.EXT（外測）：按進此按鍵，則可測量由12（COUNTER）輸入的外部信號之頻率。
10.0—20dB：當外輸入被測信號大于10V時，按進此按鍵以確保頻率計工作之穩定。
11.SYMMETRY（對稱）：旋動此旋鈕可以改變輸出波形之左右對稱性，其輸出頻率同時改變。當此旋鈕旋至CAL時，則以對稱波形輸出。
12.COUNTER（計數）：外測頻率之信號由此輸入，其最大值為150Vpp。輸入電阻為1M 。“COUNTER”、“EXT"、“ dB"三者要配合使用。
13.OFFSET／PULL ADJ（直流偏置）：拉出此旋鈕并旋動時，可設置調定任何波形的直流工作點，順時針為正工作點，逆時針時為負工作點。此旋鈕按進，則直流工作點為零電位。
14.VCF IN／SWP OUT（外部壓控輸入／掃描輸出）：（a）當輸入外部信號以控制儀器輸出頻率時，控制信號由此輸入，但最大輸入為15Vmax。（b）當用儀器內部掃描信號控制輸出信號的頻率時，則該輸出端可輸出掃描信號。
15.PUSH TTL／PULL CMOS（按進TTL／拉出CMOS）：（a）按進該旋鈕，由16輸出供TTL電路用的脈沖信號，電平固定。（b）該旋鈕拉出，由⑩輸出CMOS電路所需之脈沖信號，輸出信號5~15V可調。
16.TTL／CMOS（輸出端）：TTL、CMOS信號輸出接口。當17拉出時，輸出信號反相。
17.AMPLITUDE／PULL INV（輸出幅度／拉出反相）：（a）旋動該旋鈕，18輸出信號幅度大小變化，且有20dB的變化量。（b）拉出此開關，只有輸出脈沖與16輸出信號反相（即負脈沖）。
18.OUTPUT（輸出端）；正弦波、方波、三角波等信號由此處輸出。
19.ATTENUATOR dB、 dB（輸出衰減）：輸出衰減按鍵。按進其中一只，有 dB或 dB的衰減量，若二者同時按進，有 dB的衰減量。
20.FREQ（頻率粗調）；旋轉此旋鈕，可在設定之頻率范圍內選擇所需之輸出頻率。并由計數器顯示屏直接讀出其數據。
21.FINE（頻率微調），調整該旋鈕輸出頻率微變。
3、20與21配合使用且WIDTH22推進，可得到0.02Hz～2MHz中之任一頻率輸出。當儀器本身處于掃描輸出功能時，掃描起始頻率由20及21來決定（SWP STR SET）。
22.WIDTH LOG／LNR（掃描寬度對數／線性切換）：與23配合使用。（a）旋動此旋鈕可以調整掃描之寬度，（b）按進此旋鈕，輸出掃描信號為對數（LOG）型，拉出此旋鈕，輸出之掃描信號為線性（LNR）。（c）當拉出此旋鈕時且調整可得到掃描的終止頻率，并能在計數顯示屏上顯示。
23.SWP RATE OFF／RUN（掃描速度掃描有無切換）：（a）拉出此旋鈕，則處于掃描功能，并從14可輸出掃描信號。按進此旋鈕，掃描信號結束，無掃描輸出。（b）掃描功能時，調整此旋鈕可使掃描周期從25ms～5s變化。
當儀器處于掃描輸出功能時，則可從OUTPUT18處輸出調頻信號。
當RATE23按進（即處于OFF），而WIDTH22拉出時且旋動，仍能調節輸出信號之頻率。
2．基本使用
FGl617型函數發生器能產生多種波形信號，如能了解其基本功能及使用方法，則將發揮更大的效用。
1）準備工作
（1）按進“PWR”，計數器顯示屏將有數字顯示。將"SYMMETRY”11旋至CAL。
（2）將由“OUTPUT”⑩輸出之信號接到示波器的一個輸入通道；由"TTL／CMOS”16輸出之信號接到示波器的另一輸入通道。
（3）按進"FUNCTION”②中三角波、方波、正弦波中的任一按鈕。
（4）改變頻段開關③中的1～1M的七個按鍵，并調整"FREQ”20及“AMPLITUDE”17，則計數器顯示屏上的指示值發生變化，同時示波器上顯示波形的頻率及幅度也相應發生變化。
（5）以上檢查無誤，儀器即可使用。
2）三角波、方波、正弦波的產生
（1）按進“PWR”、“SYMMETRY”旋至“CAL”。
（2）按進FUNCTION中正弦波、方波或三角波中某一個鍵。
（3）按進頻段開關某一鍵（例如10K），旋轉“FREQ”和“FINE”，使計數顯示屏顯示頻率約10000Hz。
（4）把“OUTPUT”輸出的信號接至示波器，則示波器應有正弦波、方波或三角波波形顯示。觀察其所測頻率是否與計數顯示屏的數值一致。
（5）旋動“FREQ”從最大到最小。頻率應有10倍以上的變化。
（6）旋動“AMPLITUDE”，示波器波形可從2VP-P變到20VP-P。按下“ATTENUATOR”任一鍵，輸出則應相應衰減。
（7）拉出“OFFSET"旋鈕，順時針旋轉波形上移，逆時針旋轉波形下移，波形移動應有±10V以上的變化量（示波器輸入耦合方式應置于DC）。
3）脈沖波、斜波的產生
在掌握“2）”的基礎上，脈沖波及斜波的產生就容易了。
（1）脈沖波：在輸出方波的基礎上，順時針旋轉“SYMMETRY”，計數顯示屏上的頻率數將降低，示波器上觀察到的脈沖波低電平與高電平的時間比例將發生變化。對稱比例可由1：1變到20：1以上。其它控制鍵的相關影響與上相同。
（2）斜波：在三角波的基礎上，調“SYMMETRY”與“FREQ”，斜波的上升時間及下降時間發生變化，其比例可由1：1變至20：1。其它控制鍵的相關影響與上相同。
4）掃描輸出
（1）按進“PWR”，并按進“～”，“SYMMETRY”調整至CAL（輸出為對稱波），拉出“RATE”，這時計數顯示屏上可獲得由“FREQ”等決定的掃描（調頻）起始頻率。從輸出端“OUTPUT”得到掃描后的基本波形，即為調頻波信號。
（2）拉出“WIDTH”，計數顯示屏上得到掃描終了頻率值，轉動此旋鈕可獲得掃頻終止頻率（即調頻波的最高頻率）。
（3）拉出“RATE”后，調整其旋鈕位置，掃描周期發生變動。
（4）調整“WIDTH”、“FREQ”旋鈕角度，掃描（掃頻）寬度發生變化，且可達100：1以上。
（5）由“SWP OUT”可取得掃描信號，開關“WIDTH”按進或拉出，由此可得到“對數型”或“線性”的輸出信號。
5）外測頻率
（1）“EXT”按進，外來被測信號由插座“COUNTER”輸入時，可測外來信號頻率，由計數顯示屏顯示。最大輸出幅度可達150V，最高輸入頻率10MHz，最高分辨力為0.1Hz（GATETIME為10S時）。
（2）輸入信號大于l0VP-P，應按進 dB衰減器。
（3）選擇“GATE TIME”（10S，1S，0.1S，0.01S）可改變計數器的分辨力，但應不使“OVFL”燈亮為原則。
（4）其它旋鈕及開關不影響外測頻率的工作。

以上是一些簡單的函數發生器的使用方法.
