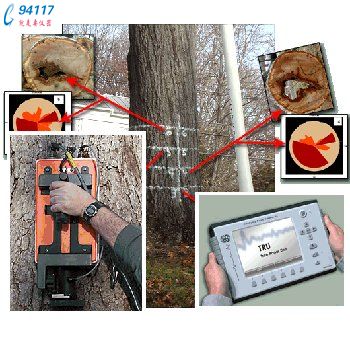

美國TREE RADAR INC公司的TRU型樹干及樹根探測雷達系統是一個戶外檢測設備,探用獨特的地下穿透性雷達﹝GPR﹞技術測定樹干結構及樹根聚集,是一種非入侵性方法,測定的數據結果可以分析樹木生長情況及樹木的完整結構,但無須傷害樹木。亦可以為在瀝青或混凝土覆蓋之樹根掃描。
TRU型是一臺便攜式系統,包括數據收集計算機及電達天線,系統使用電池操作,能夠記錄數據及具備數據分析軟件模塊。
TRU樹干及樹根探測雷達系統數據收集計算機
采用輕觸式筆記型計算機收集從雷達探測頭傳送的數據,并將訊號數字化及儲存雷達波形圖。也通過筆記型計算機控制雷達天線。
提供實時圖表顯示,在強光中也能觀看筆記型計算機。
TRU樹干及樹根探測雷達系統雷達天線
雷達天線被一個方式的手提式盒包裹著,只重1.8kg
雷達可以在樹皮上固定及移動,在樹外圍上每5mm自動發生一個脈沖訊號。
筆記型計算機及雷達可以安裝在一個手推車上作為樹根探測的測量
TRU樹干及樹根探測雷達系統TreeWin軟件
TRU其中一項強大優勢是具備TreeWin分析軟件,該分析軟件能夠把收集的數據及從樹干中探測的波形訊號轉變成一個2維及3維的分析圖,繪制出樹根的密度及高分辨率的輪廓與圖像。該圖表結果及數據結果可以提供予樹木研究專家,結合其它相關的標準及診斷技巧評定樹木的健康及結構狀況。
