日本拓普康Topcon IP-S2 Lite移動GIS測圖系統【產品特點】
可量測三維影像，讓GIS數據如身臨其境般生動
● 在車輛行駛中捕捉帶有位置信息的360°全景影像
● Camera Vector（相機矢量）技術賦予影像數據三維坐標
● 影像與GIS數據庫高度集成，實現與GIS軟件的動態鏈接
● 可在影像中實時量測，并可添加CG標識進行參照設計
● 集成GPS差分定位及IMU慣性測量模塊
● 系統高度集成，車內僅需一臺電腦即可作業
日本拓普康Topcon IP-S2 Lite移動GIS測圖系統【產品概述】
拓普康IP-S2 Lite移動GIS測圖系統能夠在行車過程中采集視頻影像和空間信息，并能夠通過軟件處理將采集到的影像數據集成到GIS數據中。
通過在數字地圖上點擊，您可以身臨其境般地在電腦的視頻影像中，進行解析量測、資產盤點、獲取屬性信息，甚至可以添加3D CG標識，在虛擬環境中景觀模擬，提前處理可能遇到的沖突。
IP-S2 Lite開辟了全新的GIS數據采集途徑，有效彌補了傳統衛星/航測影像和人工單點數據采集之間的空白，可以對街道等信息密集地區進行快速數據更新，對于突發事件的應急處理也有著重大意義。
拓普康IP-S2 Lite不僅能夠提供創新性的數據采集解決方案，而且將賦予您的GIS產品以全新的價值。
日本拓普康Topcon IP-S2 Lite移動GIS測圖系統【特性說明】

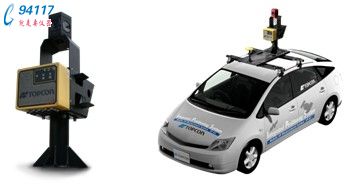

IP-S2 Lite傳感器單元
三個傳感器-360度相機、GPS和IMU集成為一個整體以便于安裝在各種車輛的車頂平臺上。
數碼相機采集全景影像，GPS接收機獲取空間位置信息，IMU則在GPS信號被遮擋時，監控車輛姿態輔助定位。
快捷的系統設置
測量前的系統設置簡單快捷，只需連接好筆記本和車內的移動硬盤（eSATA接口）即可開始作業。
便攜、易于安裝的系統
一體化安裝支架將所有的傳感器即成為一個整體，易于快速安裝和拆卸。
堅固的運輸箱能夠裝入整個一體化系統，為IP-S2 Lite系統提供了安全保護，方便移動和運輸。
日本拓普康Topcon IP-S2 Lite移動GIS測圖系統【技術指標】
|
IP-S2 Lite主機 |
|
GNSS單元 |
|
通道數 |
40個超級通用通道 |
|
跟蹤信號 |
GPS L1載波，L1CA |
|
數據更新率 |
10 Hz（S2 Lite Controller軟件采樣率為1Hz） |
|
測量精度 |
H: 亞米級（RMS） |
|
慣性測量單元 |
|
類型 |
MEMS陀螺儀 |
|
陀螺儀誤差 |
25°/h |
|
加速度計誤差 |
8.0mG |
|
其他 |
|
數據更新/輸出率 |
100Hz |
|
輸入電壓 |
9V ～ 18V |
|
鍵盤 |
FN1，F(xiàn)N2，電源鍵 |
|
LED指示燈 |
電源、GNSS、狀態 |
|
輸入/輸出接口 |
USB、 Ethernet網口 |
|
360° 全景相機、GNSS 天線 |
|
工作溫度 |
-30℃ ～ +60℃ |
|
防塵防水等級 |
IP66 |
|
尺寸 |
200 x 230 x 110mm（不含突起） |
|
重量 |
3.64Kg（主機） |
|
傳感器 |
|
360°全景相機 |
|
配置 |
6個CCD影像傳感器 |
|
分辨率 |
1600(H) x 1200(V) 像素 |
|
操作溫度 |
0℃ ～ +45°C |
|
推薦的PC配置清單 |
|
OS |
Windows XP SP2 或更高級的版本 (32位) |
|
CPU |
Intel CoreDuro 1.4GHz 或更高 |
|
RAM |
2GB 或更大 |
|
顯卡 |
大于等于256MB顯存的獨立顯卡 |
|
端口 |
e-SATA x1，USB x 2，IEEE1394b x 1 |
【配套軟件】
S2 Lite Controller——數據采集軟件
利用360°全景相機獲取影像數據，GPS接收機獲取定位數據，以及IMU獲取的車輛運動和姿態數據。
S2 Lite MovieMaker——球幕電影制作軟件
利用采集到的影像數據制作360°球幕電影。
S2 Lite 3DMaker——3D影像處理軟件
通過CV（相機矢量）技術，能夠計算出相機的矢量，從而使生成的CV影像中每一幀影像上的每個像素都具有地理參考的3D坐標值。
S2 Lite for ArcGIS——ArcGIS擴展包
完美實現ArcGIS軟件與3D球幕影像的聯動。
【應用領域】
實現3D球幕影像與GIS軟件的聯動，為GIS數據庫增添了前所未有的價值
解析三維坐標
單擊可視屏幕中任一點位，該點位的三維坐標即可實時顯示出來。
對象標識
球幕影像中的任意對象都能夠被標定出來，并將屬性數據存儲至數據庫中。
點、線、面跟蹤
通過對球幕影像的操作，可以在GIS環境中實現點、線和面的跟蹤，并記錄屬性信息。
與ArcGIS有機集成
球幕影像與ArcGIS實現了數據庫共享，影像上的任何編輯都將與數字地圖同步顯示。
實現點間量測
任意兩點間的距離、高度、傾角和方位角都能夠直接在影像上進行量測和計算。
,
CG標識
三維CG元素能夠輕松的添加到球幕影像中，為景觀模擬提供了極大的方便。
