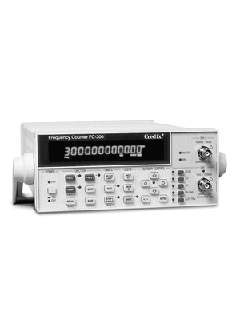

韓國JUNGJIN 電頻率計數器FC-300介紹
FC-300是一款專門為系統設計的臺用射頻頻率計數器,具有最多達9數的分辨率,它的RS-232T GPIB接口能與遙控器連接,頻率范圍從10HZ至3GHZ(可選5GHZ),具有高速、高分辨率測量的優點。 韓國JUNGJIN 電頻率計數器FC-300技術參數 | |
功能描述 | |
頻道1 | |
頻率范圍 | 10HZ~220MHZ |
分辨率 | 9數/每區 |
靈敏度 | 100KHZ~100MHZ:〈- -20dBm(22mVrms) |
阻抗50Ω | 100KHZ~200MHZ:16dBm(35 mVrms),200KHZ~200MHZ:15dBm(40 mVrms) |
最大輸入電平 | 最大5Vrms |
輸入條件阻抗: | 1MΩ或多或50Ω |
輸入條件偶合: | 交流或直流 |
輸入條件LPF: | 100KHZ,可轉換 |
輸入條件衰減器: | ×1 或×10 |
切換電平 | 自動切換:通過信號電平百分比或絕對電壓設置電平手動切換:最多±5V,間距:0.005V |
測量 | 周期, 峰值電壓(最多±5V, 0.01V 間距) |
頻道2 | |
頻率范圍 | 100MHz~3GHz |
分辨率 | 9數/每區 |
靈敏度 | 100MHz~2GHz: ≤-27dBm,2GHz~3GHz: ≤-22dBm |
最大輸入電平 | 最大5Vrms |
檢驗 | 自動限制測試 |
選通時間 | 0.1sec, 0.5sec, 1sec,10sec 供選 |
時基頻率: | 10MHz |
內部穩定性: | ±0.5PPM TCXO |
內部選擇: | 2.5×10-9 OCXO |
外部頻率: | 10MHZ |
接口 | RS-232C, GPIB(供選) |
電源需求 | |
電壓 | 100/120/220/240 VAC,50/60Hz |
物理特性 | |
長度 | 88.5mm |
寬度 | 210mm |
高度 | 350mm |
重量 | 3.6kg |
持有證書 | |
CE | |
其它 | |
選擇1: 高穩定性 OCXO (2.5×10-9) 選擇2: GPIB接口 選擇3: 5GHZ 頻道 |
