美國AVO 全自動繼電保護測試儀MPRT-8430介紹
MPRT-8415/8430全自動繼電保護測試儀是MEGGER公司最新推出的繼電保護測試儀。該儀器是在原有繼電保護測試儀的基礎上綜合完善其功能，滿足國際、國內電力系統繼電保護的測試要求，是進行繼電保護測試的最佳選擇。
特點：
4相電壓輸出300V/相@150VA、4/8相電流輸出30A/相@200VA,尤其適合測試差動繼電器。
10對二進制節點輸出，6對二進制節點輸出。配有電池模擬器24/48/125/250V DC,為繼電器提供直流電源。
功率大、精度高、真RMS標準源輸出，包括電壓、電流、有公共率、視在功率、頻率等。與同類產品相比具有輸出功率穩定，大功率輸出時無波形畸變等特點。
采用先進的掌上電腦控制方式，易讀的彩色大圖顯示，觸摸屏控制，包括動態連續測試如：整組測試、故障轉換、自動重合閘、靜態測試、向量現實、任意控制電流輸出的大小等。無需外接電腦即可完成所有測試，現場測試靈活、方便。
多種通訊方式與計算機通訊，包括USB、RS-232、以太網、IEEE-488GPIB接口。
支持GPS，現實多點對端測試。
◆ MPRT系統包括‘Power Box’，‘TouchView Interface™’觸摸屏，AVTS軟件
◆ 超靈活的輸出提供了四相電壓和電流或者是八相電流輸出
◆ 每一個系統的外形設計都符合消費者的指定要求
◆ 使用AVTS軟件（版本2.0）能實現全自動測試

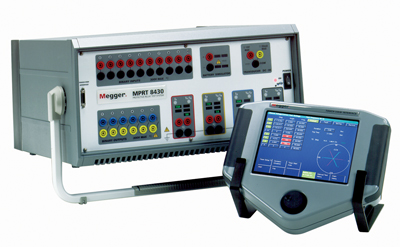

美國AVO 全自動繼電保護測試儀MPRT-8430儀器說明：
MPRT系統包括：
◆ ‘Power Box’
◆ ‘TouchView Interface™’觸摸屏
◆ AVTS軟件
‘Power Box’是系統的心臟部分。他使用了獨特的電壓和電流發生器，其電壓和電流發生器被集成放在一個放大器模塊中。此VI—Gens 能提供四相電壓和電流輸出或者是八相電流輸出。
其每個端口都具有穩定激勵輸出（CPO）能力，根據消費者的需要可以選擇自己需要的各個端口。
Touch View Interface™’觸摸屏和AVTS軟件是系統的智能部分。采用先進的掌上電腦控制方式，易讀的彩色大圖顯示，觸摸屏控制，包括動態連續測試如：整組測試、故障轉換、自動重合閘、靜態測試、向量現實、任意控制電流輸出的大小等。無需外接電腦即可完成所有測試，現場測試靈活、方便。
美國AVO 全自動繼電保護測試儀MPRT-8430儀器應用:
MPRT是特別為測試電源設備，重型工業，電業等的各種繼電保護裝置而設計的。它還能應用在政府設備，各種?？赵O(shè)備，大型的復雜建筑物。一些需要儀器使用簡單，功能多的公司現在都在使用它，它可以幫助你提高工作效率。
MPRT 系統構成
Power Box’是一個輸出超靈活，粗糙的，輕便的儀器，它包括下列功能：
新的穩定的激勵輸出（CPO）能力— 本設備的激勵輸出足以完成一個試驗的整個電勢曲線。電流CPO端口能輸出200VA，電壓CPO端口能輸出150VA。
內部獨特的VI-Gen設計— 其電壓和電流發生器被集成放在一個放大器模塊中。使用多個VI-Gens，系統能夠提供四電壓（或者倆個三相Δ電壓）和四電流輸出端，或者提供八個電流輸出端，用來測試多相微分繼電器。
帶有變頻器測試能力— 不需要附加測試儀器或者軟件。在儀器內部帶有一個高精度放大器，一個特殊變頻直流輸入和測試運算法則，可以簡單的，有效率的測試變頻器。
包含四個通信端口— 有IEEE488，RS232，USB和10 Base T。
使用者最滿意外形— 一個系統的外形設計都符合消費者的指定要求。
輸出能力— 有以下輸出可供使用者選擇：
◆ VI-Gen 額定輸出為30A/相@200VA，可改變成為300V或者5A/相@150VA
◆ VI-Gen 額定輸出為15A/相@200VA，可改變成為150V或者5A/相@150VA
‘TouchView Interface™’觸摸屏
歸根結底，這是一個很方便完成手動和自動測試?yán)^電器的方法。所有的控制都是通過一個叫觸摸屏（TVI）的手持控制來完成的。其最重要的特點是TVI能夠提供給使用者一個很簡單的手動操作的測試甚至是很復雜的繼電器的方法。
手動操作只需要簡單的通過使用內置的計算機操作系統和一個觸摸屏來完成。TVI在測試各種型號的繼電器的時候不需要在使用計算機。
美國AVO 全自動繼電保護測試儀MPRT-8430特性和優點:
◆ 大屏幕彩色LCD觸摸顯示屏— TVI的特點是使用方便，讀數簡單，并提供了手動控制設置，顯示測得的電流，電壓，相角和頻率值。根據使用的顯示屏有時會顯示計算出來的Ohms，Watts，WARˊs，和功率因數。顏色對比是強調很重要的信息。這就減少了人為的錯誤和測試?yán)^電器的時間。
◆ 高分辨率和精確度— TVI有一個測量輸出和一個計時器提供非常高的精確度。高精確度能擴展測試其他繼電器的能力，例如變頻器。
◆ 大內存— TVI提供了很大的內存去儲存實驗和測試結果，減少測試時間和不需要使用紙張。
◆ 固態和動態測試性能—不論是通過手動還是自動控制，MPRT都能為繼電器保護提供固態和動態測試。能存儲包括直流偏移量和諧函數的可設計波形。
◆ 顯示屏操作迅速—在顯示屏上的觸摸按鈕使操作非常簡單，并且單一按鈕操作能節約測試時間和把人為失誤減至最小。
◆ 產生數字電壓和電流正弦波— MPRT的輸出是不會隨著輸入電壓或者頻率的突然改變而改變的，這會減少測試精確度和減少測試時間。
◆ 進行瞬時測試— 通過符合IEEE-C37.111標準的EMEP/ATP模擬來發現并修理故障。
◆ 進行端到端測試— 使用AVTS軟件和一個輕便的GPS衛星接受器，MPRT能夠進行衛星同步端到端動態或者是瞬時測量。能夠?qū)ζh(yuǎn)地區的保護設備提供同步測試。
◆ 輸出頻率范圍廣— 電流和電壓通道的輸出頻率可以在直流到3KHz這個范圍內設置。一般的測試頻率是25Hz，50Hz，60Hz，和100Hz，他們都很容易設置和控制。
◆ RS-232端口— RS232端口提供了一個自動完成測試的接口。
◆ USB端口— 和RS232端口功能一樣，為有的電腦沒有RS232端口而準備的。
◆ 以太網端口— 以太網端口提供了一個高速電腦連接接口。他可以快速的把波形數據都下載下來。
◆ IEEE-488GPIN端口— IEEE-488GPIN端口是OEM控制儀器的首選端口。在和其他帶有IEEE-488端口的設備連接的時候，這個端口是首選。它也能提供高速的數據下載。
◆ 通用輸入電壓— 從100到240V，50/60Hz，事實上MPRT能使用世界上任何標準電源供電。
◆ 電池模塊— MPRT的電池模塊可以提供24，48，125和250V的直流輸出電壓。不需要額外提供一個單獨的直流電源。
◆ 錯誤立即指示— 當輸出振幅和波形錯誤的時候，就會有顯示和聲音提示有錯誤發生。
◆ 模塊式設計— 在系統重組和維護時，通過插上和滑行輸出模塊就可以完成。
◆ 副接口— 給其他的MPRT單元提供接口。
◆ MPRT 模塊8430— 提供高達300V rms，150VA和30A rms，200VA/相。甚至能提供足夠的電壓對高瞬時過電壓繼電器進行測試。有很高的VA輸出，這個單元能用來測試很多繼電器。
◆ MPRT 模塊8415— 提供高達150V rms，150VA和15A rms，200VA/相。這個較便宜些的是和1A 二次CT一起來測試?yán)^電器的理想一起。當設置使用四個通道時，電流放大器能被并列在一起提供最大60A@800VA輸出，用來測試瞬時過電流繼電器。有很高的VA輸出，這個單元能用來測試很多繼電器。
美國AVO 全自動繼電保護測試儀MPRT-8430儀器規格:
輸入電壓
100 到 240V AC, 1Ø, 50/60 Hz, 2100 VA.
輸出
所有的輸出都獨立于線電壓和頻率的改變。這就提供了不受電源改變而改變的穩定輸出。所有的輸出都已經校準好了，所以不受負載阻抗變化而影響。每一個輸出模塊都是由電流放大器和電壓放大器組成的。
壓放大器有可能被更改成一個電流源。因此，每一個放大模塊都有可能用來測試電流差動繼電器。
輸出電流
下面的規格說明包含了MPRT 8415和MPRT 8430模塊。額定輸出如下：
8430模塊
每相:
輸出電流 功率 最大V
4 Amperes 200 VA 50.0 Vrms
7.5 Amperes 200 VA 26.7 Vrms
15 Amperes 200 VA 13.4 Vrms
30 Amperes 200 VA 6.67 Vrms
DC 200 Watts
并聯倆個電流:
輸出電流 功率 最大 V
8 Amperes 400 VA 50.0 Vrms
15Amperes 400 VA 26.7 Vrms
30 Amperes 400 VA 13.4 Vrms
60 Amperes 400 VA 6.67 Vrms
并聯三個電流:
輸出電流 功率 最大 V
12 Amperes 600 VA 50.0 Vrms
22.5Amperes 600 VA 26.7 Vrms
45 Amperes 600 VA 13.4 Vrms
90 Amperes 600 VA 6.67 Vrms
并聯四個電流:
輸出電流 功率 最大 V
16 Amperes 800 VA 50.0 Vrms
30 Amperes 800 VA 26.7 Vrms
60 Amperes 800 VA 13.4 Vrms
120 Amperes 800 VA 6.67 Vrms
Model 8415
每相:
輸出電流 功率 最大 V
4 Amperes 200 VA 50.0 Vrms
7.5 Amperes 200 VA 26.7 Vrms
15 Amperes 200 VA 13.4 Vrms
DC 200 Watts
并聯兩個電流:
輸出電流 功率 最大V
8 Amperes 400 VA 50 Arms
15 Amperes 400 VA 26.7 Vrms
30 Amperes 400 VA 13.4 Arms
并聯三個電流:
輸出電流 功率 最大V
12 Amperes 600 VA 50 Arms
22.5Amperes 600 VA 26.7 Arms
45 Amperes 600 VA 13.4 Arms
并聯四個電流:
輸出電流 功率 最大V
16 Amperes 800 VA 50 Arms
30 Amperes 800 VA 26.7 Arms
60 Amperes 800 VA 13.4 Arms
交流電壓輸出
下面的規格說明包含了MPRT 8415和MPRT 8430模塊。額定輸出如下：
8430模塊
每相:
輸出電壓 功率 最大 I
30 Volts 150 VA 5 Amps
150 Volts 150 VA 1 Amp
300 Volts 150 VA 0.5 A
DC 150 Watts
串聯倆個電壓源:
輸出電流 功率 最大I
60 Volts 300 VA 5 Amps
300 Volts 300 VA 1 A
600 Volts 300 VA 0.5 A
三個電流源并聯:
輸出電流 功率 最大V
0 - 15Amperes 450 VA 30 Vrms
Model 8415
每相:
輸出電壓 功率 最大I
30 Volts 150 VA 5 Amps
150 Volts 150 VA 1 Amp
DC 150 Watts
串聯兩個電壓源:
輸出電壓 功率 最大I
60 Volts 300 VA 5 Amps
300 Volts 300 VA 1 A
三個電流源并聯:
輸出電流 功率 最大V
15Amperes 450 VA 30 V
電池模擬器
電池模擬器能提供以下直流輸出:
24, 48, 125 或者 250 Volts @ 60 通過觸摸屏或者AVTS軟件來控制輸出。
計量
輸出測定量例如，交流電流，交流電壓，直流電流，直流電壓和時間將會同時的顯示在大型的，彩色LCD觸摸屏。他會最快顯示和最精確的顯示測試得到的值。AC和DC輸出顯示電壓/電流輸出的大約值。這提供了一個快速，簡單的方法來預設輸出。相角，頻率，ohms，watts，VARS和功率因素根據所選擇的顯示屏來決定是否顯示。所有的精確度都是在量程的10到100%，頻率在50/60Hz。
交流電壓振幅
精確度: 典型±0.05%, 0.1%最高允許范圍
分辨率: .0001/.001/.01
測量法: RMS
交流電流振幅
精確度: 典型±0.05%, 0.1% 最高允許范圍
分辨率: .0001/.001/.01
測量法: RMS
直流電壓振幅
精確度: 典型±0.1%, 0.25 %或者±20 mA, 最高允許范圍
分辨率: .0001/.001/.01
測量法: RMS
直流電流振幅
精確度: 典型±0.1%, 0.25 % 或者±20 mA, 最高允許范圍
分辨率: .0001/.001/.01
測量法: RMS
在直流電流模式下的可變源
精確度: 典型±0.05%, 0.1 % 或者 ±12.5 mA, 最高允許范圍
分辨率: .0001
測量法: RMS
相角
從 0.01 to 359.99 度或者 ±0.01 to ±180.00 度
精確度: 典型± 0.02°± 0.25° at 50/60 Hz
頻率:
輸出模塊提供了一個可變的頻率輸出，其輸出量程和精確度如下：
量程
DC
0.001 到 99.999 Hz
100.00 到 999.99 Hz
輸出放大器能在量程為直流到10KHz范圍內提供一個瞬態信號。
分辨率: .001 Hz
頻率精確度:
典型2.5 ppm
25 ppm 0° 到 50° C, at 50/60 Hz
總諧波失真:
小于典型的0.1 %,
最大2 % @ 50/60 Hz.
電源:
顯示的瓦特值是根據顯示儀器內的公司決定的。在儀器內提供了九個不同的公式。
量程: 0 到15 kW
精確度: ± 0.525 % of VA ±1 最少一個有效數字
The DC IN 輸入端
量程e:
0 到 ±10 V DC
0 到 ± 20 mA DC
精確度: 典型±0.02% ±0.05% 最高
分辨率: .0001/.001
測量法: 平均
時間監視器
時間監視器(二進制輸入)設計用來監視輸入和給輸入標號。作為一個事情進度的記錄者。此外，二進制輸入使輸入能完成邏輯AND/OR功能，有條件去實時控制二進制輸入繼電器去模擬斷路器，跳閘，重接和載波信號操作。它的工作方式是秒讀或者是周期，其量程和分辨率如下：
◆ 秒讀: 0.0001 到 99999.9（自動搜索）
◆ 周期: 0.01 到 99999.9(自動搜索)
◆ 精確度: 讀數的±0.001%. ±2最低有效數字
◆ 最高是讀數的±0.005% 0 to 50° C
◆ 二進制輸入- 啟動/停止/監視門
◆ 提供了10 個一樣的，獨立的，啟動/停止/監視電路.為了監視繼電器的連接操作或者跳閘SCR，在沒個輸入門中都提供了一個連續閃爍的等。在感覺到有一個等發光后，一個音頻發生器就會響起來。除了作為監視輸入外，二進制輸入還可以布爾邏輯來編程以滿足更多的更復雜的電源系統模擬。
◆ 額定輸入: 高達 300 V AC/DC
二進制輸出繼電器
6個一樣的，獨立的，二進制輸出能模擬繼電器或者是電源系統輸入來隔離開電源系統而進行繼電器測試。二進制輸入能模擬常開/常閉接點用來測試斷路器故障設置。輸出的設置改變是基于二進制邏輯（布爾邏輯可以應用于很復雜的模擬），或者在一個邏輯輸入狀態下一個特殊的時間延遲。
接點容量: 400 Volts, AC/DC, 1 Amp 連續的最大3 Amps .
波形發生器
每一個輸出通道都可以產生很多不同的輸出波形，例如：直流；正弦波；相角不同的正弦波；半波；占空比可變的四分之一波形；按指數式衰減的波形。
波形存儲
每一個輸出通道都能存儲波形供以后重放。當使用一個GPS接收器時候，存儲的波形可以進行首尾相連重放。每一個通道都可以存儲256，000組樣本。
保護
用短路保護電壓輸出，用斷路和超負載來保護電流輸出。
副接口
在MPRT面板的后面帶有RS-232，USB，IEEE-488GPIB，以太網接口。
溫度范圍
操作: 32 到 122° F (0 到 50° C)
存儲: -13 到 158° F (-25 到 70° C)
相對濕度: 5 - 90% RH, 非凝固
尺寸
儀器箱體:430 W x 218 H x 463 D mm
重量:重量是變化的，取決于系統選用的模塊數量。一個完整的三相測試系統的重量如下。
模塊 8415: 模塊 8430:
49.9 lb. (22.7 kg) 49.9 lb. (22.7 kg)
安全標準:
IEC 61010-1, 修正 1 2, EN 50081-2, EN 50082-2,
EN 55014, EN 55011, EN 60555-2, EN 61000-4-2,
IEC 61000-4-2/3/4/5/6/8/11.
震動，搖動和溫度:按照軍用標準MIL-STD-810標準，以最壞的條件對溫度，濕度，震動，搖動對儀器進行了模擬試驗。
