美國AVO 通用型繼電器測試儀器SR—98儀器特點：
n 數字式計量表
n 記憶式安培表
n 單元一和單元二可獨立工作
美國AVO 通用型繼電器測試儀器SR98儀器說明

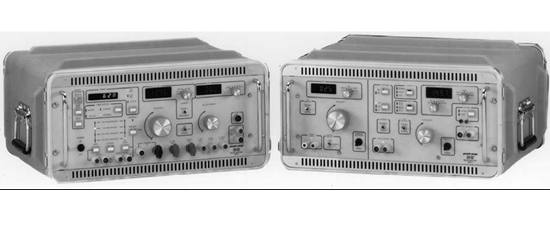

SR-90 型通用保護繼電器測試系統是一種多用途，倆單元的測試儀器，可以精確有效地測試電磁及電子保護繼電器。
SR-90 使用于攜帶現場使用，儀器功率（ 1.4KVA ）可測試額定值達 420A 的繼電器。 SR-90 由主要控制單元（ unit1 ）和輔助
控制單元（ unit2 ）組成，倆單元可分別獨立工作測試簡單的繼電器。為測試復雜繼電器兩單元連接可提供四種輸出：交流電壓，直流電
壓，直流電流，交流電流。
SR-90 能測試以下類型繼電器
美國AVO 通用型繼電器測試儀器SR98儀器規格
Unit-1 控制單元
AC 安培 / 電壓計
范圍（開關選擇） ： 0 —— 1.999/19.99/199.9/1999A
0 —— 19.99/ 199.9A
精確度 ± ： （讀數的 1%+1 位）
范圍（開關選擇） ： 0 —— 1.999/5A
0 —— 199.9/300V
精確度 ± ： （讀數的 1%+1 位）
Unit-2 控制單元
AC 安培 / 電壓計
范圍（開關選擇）： 0 —— 1.999/25A
0 —— 19.99/199.9/500V
多功能電壓計 / 絕緣測試電壓計可獨立使用測試外部電壓
范圍（開關選擇） ： 0 —— 1.999/19.99/199.9/500V
阻抗 ： 0 —— 19.99M Ω
精確度 ± ： （讀數的 1%+1 位）
計時器 ：
計時器為固態，數字式用于以秒或周波形式測試經過的時間。儀器具有噪聲抑制電路確保在大多惡劣的環境下也能得到精確的讀數。顯示 6 位（ 7 ㎜） LED 。
儀器規格：
輸入 230V ＋- 10% 50Hz
輸出 Unit1 Unit2
0 … 140Aac 在 10V 0 … 250 Aac 在 40V
0 … 70 Aac 在 10V 0 … 300 Vac 在 0.5A
0 … 35 Aac 在 40V 0 … 600 Vac 在 0.25A
0 … 17.5 Aac 在 80V 0 … 150 Vac 在 1.0A
0 … 8.75 Aac 在 160V 0 … 300 Vac 在 0.5A
0 … 5 Adc 在 8V 0 … 150Vdc 在 1.0A
0 … 150 Adc 在 1.0V 0 … 300Vdc 在 0.5A
0 … 300 Adc 在 0.5A 0 … 500Vdc
儀器功能：
SR-90 是用于對保護繼電器，斷路器，馬達過載繼電器，定時斷路器進行檢測，驗收和故障查找儀器適用室外，車間及試驗室使用。
特性和優點
單元一（ Unit1 ）
提供以下五種可選擇的電流范圍：
0 … 8.75A 在 0 … 160V
0 … 17.5A 在 0 … 80V
0 … 70A 在 0 … 40V
0 … 140A 在 0 … 10V
l 有四個可選的安培計范圍： 2A ， 20A ， 200KA 。
l 記憶型安培計可預先設置測試電流對模殼型斷路器，馬達過載繼電器進行測試。減少預熱被測繼電器過程，避免錯誤測試電流讀數的產生?？蓪^流，電流差動繼電器的瞬動進行精確定位。
l 電壓范圍通過選 8.75A 一檔可選取 0 … 160V 的電壓，范圍可選擇 20,200V 兩種。
l 可選直流電流和電壓，范圍 2A 或是 5A 電流 150V 或是 300V 電壓。
l 固態，多功能，數字計時器
單元二（ Unit2 ）
l 輔助的 0 … 25A 交流電流源，交流電壓源可選擇范圍 0 … 300V ， 0 … 600V 。
l 諧波抑制測試源可對 0 … 25A 的輸出進行半波校正。
l AC 起動開關在正常狀態（連接一單元）對被測對象供電或是用 BYPASS 檔，用于單獨工作。
l 一個交 / 直流電壓源帶有 0 … 150V ， 0 … 300V 兩個可選的電壓范圍。
l 一個電壓延時部分用于動態測試電壓繼電器。
l 一個極性測試部分用于測試帶有五個校準值的單相極性繼電器。
l 當與單元一連接能測試外部交 / 直流電壓。
l 具有一具 500Vdc 的絕緣阻抗測試電壓。
其它特點優點 ：（ SR-90 ）
l 高精度，數字式測試儀表。
l 數字式記時器。
l 易讀的 12 ㎜的 LED 顯示。
l 具有激發控制電路，提供瞬動和維持兩種輸出方式。在瞬動方式下與記憶安培計協作可在設定測試電流時避免繼電器損壞和過熱；在維持狀態下輸出保持有效直到手動停止或計時器停止。
l 高值的交流電壓輸出，單元二可輸出額定值達 600V 。
l 兩個高容量交流電源輸出。
l EMI 和 RF 防護。
l 環境測試。
l 機架安裝。
l 結實，防水的外殼。
范圍（開關選擇）： 0 … 99.9999s; 0 … 9999.99s;0 … 99999.9 周期
精度 ＋- （范圍的 0.005% ＋- 1 位） 秒方式
＋- 0.5% 周期方式
開 / 關門 兩個獨立的開關提供以下計時的工作方式
當空觸點開 / 合時，計時器開 / 關。
當電壓施加 / 取消時，計時器開 / 關。 Ac 時 60-300V ； dc 時 5 … 300V 。
當輸出被激活時，計時器開始。
當輸出電流停止，計時器停止。
工作溫度 ： 0 … 50 ○ C
存儲溫度 ：- 20 … 70 ○ C
尺寸 ： 273H X 533W X 470 ㎜（帶蓋）
重量 ： 單元一： 36 ㎏； 單元二： 34 ㎏（帶蓋） | ||||||||||||||||||
