TH9101/TH9101B交流、直流耐壓和絕緣電阻測試 TH9101A/TH9101C 交流耐壓和絕緣電阻測試 ■ 240×64點陣圖形LCD顯示 ■ 全新的獨特操做界面,使用組合鍵操作模式,使操作更人性化 ■ 旋轉編碼開關代替繁瑣的數字鍵盤操作 ■ 采用先進的PWM調制開關電源技術 ■ 完善的保護功能 ■ 能提供交流500VA測試功率(TH9101/TH9101A) ■ 任意設定起始電壓、電壓的上升時間、保持時間、交流耐壓電壓跌落時間針對不同特性的負載,直流耐壓和絕緣電阻可提供電流判斷等待時間 ■ 電壓模擬和數字雙顯示 |
|
■ 每種測試可以存儲100個測試條件,配合TH9121八路高壓掃描儀既可以實現單個通道的連續測試,也能實現多個通道的同時測試,更可以實現不同通道的連續測試,并可設定100組測試文件 ■ 交流耐壓提供底數清零功能 ■ 交流耐壓電流檢測時間可設定:快速/中速/慢速 ■ 電弧偵測功能 ■ 接地和浮地(GND/FLOAT)兩種測量模式可分別滿足安全測量和高精度測量的要求 ■ 鍵盤封鎖功能 ■ 多路掃描控制接口SCANNER、狀態輸出接口、TH90005遠程控制盒(選件) ■ RS-232C、GPIB (選件)通訊接口
|

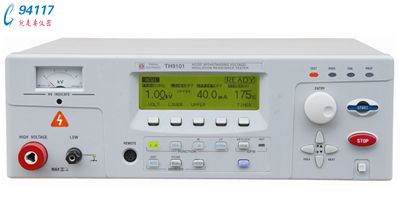

TH9101 系列耐壓絕緣測試儀是一種用全新技術實現的高性能安規測試儀器。儀器采用高效率開關電源供電和 PWM 開關放大電路,確保儀器測試的可靠性和穩定性;儀器提供的強大的功能,可讓用戶靈活自由地操作和使用;獨特的接地模式選擇使用戶在安全和高精度測試之間可有更好的選擇;完善的保護功能使用戶安全操作更具信心。 |
500VA 的輸出容量( TH9101/TH 9101A )可以滿足大多數用戶和安全標準的使用要求;儀器交流耐壓、直流耐壓和絕緣電阻可單獨分離測試,也可使用編程功能連續測試;若與兩臺 TH9121 多路掃描儀器配合使用可組成 16 通道的高壓掃描測試系統。 儀器提供 GPIB 、 RS232 、 SCANNER 接口及遠程控制盒以方便用戶的各種需求。 TH9101 系列安規測試儀器可廣泛應用于設備、儀器、元器件的安全檢查 |
型號TH9101 TH9101A TH9101B TH9101C
電壓輸出
AC
輸出電壓范圍0.5KV-5KV
電壓頻率50Hz、60Hz可選
最大輸出功率500VA(5KV/100mA) 200VA(5KV/40mA)
DC
輸出電壓范圍0.5KV-6KV --- 0.5KV-6KV ---
最大輸出功率50VA --- 50VA ---
放電功能測試結束后強制放電--- 測試結束后強制放電---
IR
輸出電壓范圍-25V — -1000V
最大輸出功率1VA(-1000V/1mA)
放電功能測試結束后強制放電
電壓顯示
模擬電壓表準確度6KV AC/DC F.S ±5%F.S
數字
測量范圍0.00KV—6.00KV AC/DC
準確度±(1.0%讀數+30V)
電流顯示
測量
范圍
AC 0.00mA—110mA 0.00mA—41mA
DC 0.00mA—11mA --- 0.00mA—11mA ---
準確度±(3%讀數+20μA)(清零后)
絕緣電阻顯示
模擬電壓表準確度6KV AC/DC F.S ±5%F.S
電阻測量范圍0.01MΩ—9.99GΩ(電流范圍在50nA-1mA)
電阻測量準確度±2%讀數(1μA<測量電流≤1mA條件下)
參數設定
起始電壓設定設定電壓的0%—99%(1%分辨率)
電壓上升時間0.1s—200s
電壓跌落時間0.1s—200s(僅在交流耐壓PASS后)
電壓等待時間0.3s—10s(僅直流耐壓,且滿足 上升時間+測試時間>等待時間)
測試時間設定0.3s—999s(在 timer on 時)
