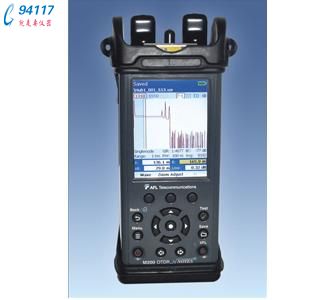

◇ 美國羅意斯 M200光時域反射儀OTDR產品說明
羅意斯推出超卓的M200是一臺手持式OTDR重量輕于1Kg。配備多模，單模合共四波長型號以供選購。它設有短盲區和中間規格，M200適合測試建筑物（包括樓房和校園）網絡或驗證和尋障FTTX ＰＯＮ網絡。以它的明亮，不反光屏幕適合於室內和室外操作。
M200 設有新的硬件／軟件平臺支援自動和手動設定，精確事件分析，雙波長測試，光纖識別是采用羅意斯‛TR’測試接收器，豐盛文件名稱和文件夾設置，6小時電池壽命，內置和可移除媒體資料的存儲及USB接口。測試口的適配器是不需用工具松開，因此更換適配器時更快捷方便。特制的防震保護橡皮套另它更能堅固耐用。
測試的結果被存儲在．SOR文件里，在電腦內SOR文件可被查閱，打印和分析，這軟件是免費送給您。主機的固定軟件，用家的設定和測試結果都被存儲在不滅記憶里。因此M200盡管在一段時間內被除掉電池，但當它啟動時，便會在瞬即間運行。
◇ 美國羅意斯 M200光時域反射儀OTDR產品特點
● 手持式，重量0.9Kg
● 850/1300/1310/1550 nm
● 1.5 m(典型值)事件盲區
● 22 dB(MM), 26 dB(SM)動態范圍
● 可見光故障探測器 (650nm)
● 不需用工具松開，更換適配器(ST/SC/FC)
● Bellcore (GR-196), ．SOR文件格式
● 可更換CF記憶卡
● 鋰離子電池（電池壽命約6小時）
● 不反光屏幕適合於室內和室外操作
◇ 美國羅意斯 M200光時域反射儀OTDR產品應用
● 適合測試建筑物
● FTTX ＰＯＮ網絡驗證和尋障
● 快速探測故障位置
● 熔接核實
● 網絡證明
◇ 美國羅意斯 M200光時域反射儀OTDR產品規格
|
M200規格 |
多模 |
單模 | |
|
發射器 |
激光 | ||
|
安全類別 |
一類（FDA 21 CFR 1040.10 和 1040.11） | ||
|
中心波長 |
850/1300 nm |
1310/1550 nm | |
|
波長寬度 |
20 / 30 nm |
20 / 30 nm | |
|
動態范圍 (SNR = 1) |
22 dB |
26 dB | |
|
事件盲區1 |
1.5 m |
1.5 m | |
|
衰減盲區2 |
9 m |
9 m | |
|
脈寬3 |
10, 30, 100, 300 ns, 1, 3S |
10, 30, 100, 300 ns, 1, 3, 10S | |
|
區間 |
250 m ～ 64 km |
250 m ～ 208 km | |
|
數據點 |
直至16,000 |
直至16,000 | |
|
數據點距離 |
0.25m (區間 ≤ 4km) 區間 / 16,000 (區間 8km) | ||
|
群組反射指數 |
1.4000 ～ 1.6000 | ||
|
曲線文件格式 |
Bellcore GR – 196 版本1.1 | ||
|
曲線文件存儲媒介 |
內置，不滅記憶和可更換CF記憶卡 | ||
|
曲線文件存儲量 |
內置 100, CF記憶卡 1000 | ||
|
距離不確定 (m) |
(1 + 0.005% x 距離 + 數據點距離) | ||
|
可見光故障探測器 | |||
|
發射器 |
激光 | ||
|
安全類別 |
二類FDA 21 CFR 1040.10 和1040.11，IEC825-1:1993，EN60825-1:1994 | ||
|
波長 |
650 nm | ||
|
輸出功率 (額定) |
0.8 mw | ||
|
一般規格 | |||
|
尺寸 （連象皮套） |
23 x 11 x 7 cm | ||
|
重量 |
0.9 kg (2 lb) | ||
|
工作溫度 |
-10o ～ +50oC | ||
|
儲存溫度 |
-20o ～ +60oC | ||
|
相對濕度 |
0 ～ 95% (無冷凝) | ||
|
電源 |
鋰離子電池或110/220 VAC 適配器電池 | ||
|
電池壽命 |
約6小時 | ||
|
型號 |
說明 |
測試口適配器 |
|
M200-K-QUAD |
850/1300 nm多模和1310/1550 nm單模OTDR |
(2) ST, (2) SC 和 (1) FC |
|
M200-K-MM |
850/1300 nm多模OTDR |
ST和 SC |
|
M200-K-SM |
1310/1550 nm單模OTDR |
SC和FC |
