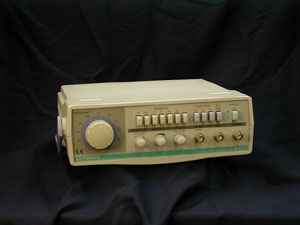

臺灣Topward 數字函數產生器8120介紹
正弦波,方波,三角波,斜波,脈沖,掃描,頻率計數可高至100Hz,6位數,0.4"綠色LCD顯示, 符合IEC-1010-1安全要求 臺灣Topward 數字函數產生器8120功能描述 | |
功能描述 | |
主要輸出: | |
頻率范圍 | 0.1Hz~2MHz 7檔 |
波形 | 正弦波,方波,三角波,斜波,脈沖,掃描, |
幅度 | 20Vp-p, Open |
衰減器 | 0dB, +30dB |
輸出阻抗 | 50Ω ±10% |
DC偏移 | +10V至-10V附零偏移開關 |
占空控制 | 80:20 至 20:80 頻率不變 連續可變附50:50校準開關 |
頻率準確度 | 幾頻準確度 |
失真 | <1% , 10Hz - 100KHz |
上升/下降時間 | <100nS |
V.C.F | 0 至 +5V控制頻率至1000:1 |
同步輸出: | |
上升時間 | <25nS |
電平 | >3Vp-p(open) |
掃描: | |
類別 | 線性,對數 |
寬度 | >100:1,連續可變 |
速率 | 100ms-5S,連續可變 |
計頻器: | |
顯示 | 6位數0.4 |
模式 | 函數/計頻 |
衰減器 | 0dB, -30dB |
準確度 | ±(時基準確度+1計數) |
時基 | 10MHz±10ppm(23℃±5℃) |
解析度 | 0.1Hz, 1Hz, 10Hz ,100Hz, 1KHz |
閘時 | 10s, 1s , 0.1s,0.01s |
靈敏度 | 小于等于25mVrms(10Hz-10MHz), 小于等于50mVrms(10MHz-100MHz) |
最大輸入 | 150Vrms |
輸入阻抗 | 1MΩ//100pF |
電源 | ACV115V/230V ,±10% ,60Hz/50Hz |
物理特性 | |
長度 | 270mm |
寬度 | 262mm |
高度 | 85mm |
重量 | 1.8kg |
標準附件 | |
ACS-003BNC夾 , 操作手冊 | |
持有證書 | |
CE | |
